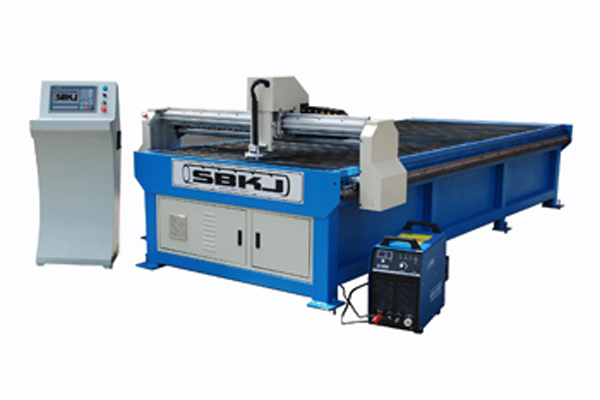

等离子切割机

日期:2022-01-22 点击率:361



一、主机控制系统

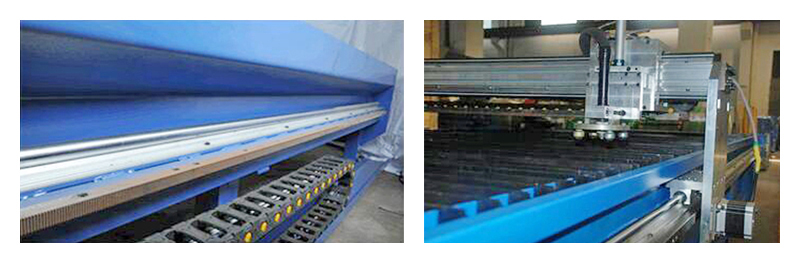

机架采用全焊接钢结构,经时效振动器处理,内应力从而使机架稳定性,变形量较小。X轴采用高精度直线圆型导轨、Y轴采用高精度的直线导轨,其运行阻力较小。X轴和Y轴安装经多功能仪器检测安装,X轴两导轨直线度误差小于±0.05mm,X轴和Y轴的垂直误差不大于±0.05度,其运行小车采用轻质的结构,便于等离子切割的加工质量。工业电脑操作系统是在性能稳定的DOS系统操作,具有较好的人机对话界面,中英文语言可以任意转换。X轴和Y轴运行速度大可达到8米/分钟。工业控制电脑可以接口ISO标准的CNC语言,可以显示切割图形,模拟切割,并且具有手动编程功能。



二、等离子切割机的主机控制系统的特点

1、驱动传动系统

等离子驱动按其精度可以分为SBPC-2000、SBPC-3100两种。SBPC-3100采用MITSUBISHI(三菱)公司数字式交流伺服系统,电机采用高磁稀土材料,导磁散热性能好。其编码器分辨率高,为普通型的4成功能,从而更高的控制精度。SBPC-2000采用大扭矩性能稳定的步进电机,可以切割精度要求不特别高的场合。


2、性能稳定的调高系统

采用机械无接触式的调高装置,切割枪具有浮动装置,切割时会随板料的弯曲及高度变化而自动的调高和调低,始终切割枪与板之间的距离不变。


3、气路系统

卸料和切割枪上下浮动采用性能稳定的气动换向阀从而卸料方便,同时切割枪平稳。


4、性能稳定的一体化工控机

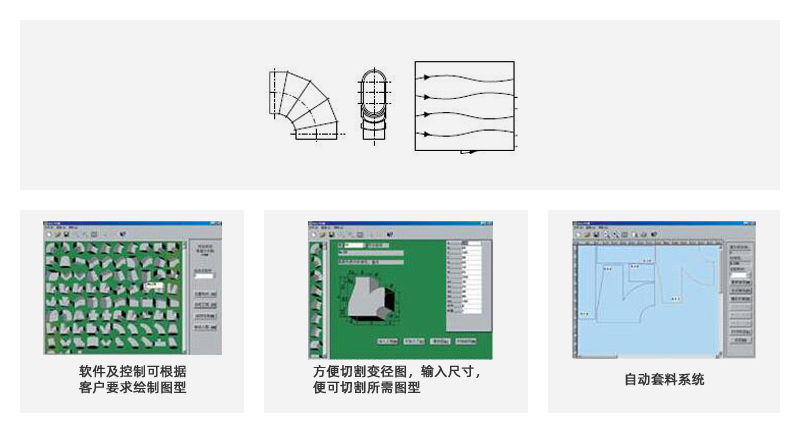

SBKJ全自动等离子切割系统包括上位机和下位机:上位机采用戴尔液晶显示器和1GHz的Intel Petium Ⅲ CPU;下位机采用三菱伺服电机和高分辨率液晶显示器,并配以相应的工业控制系统。上位机和下位机之间通讯系统和排版软件实现数据交换。


5、等离子发生器

SBPC-2000:采用性能稳定切割效果好的松下等离子发生器。

SBKJ-3100:采用公司海宝等离子发生器,其性能稳定,工作状态好,能切割质量。



三、产品参数

型号

SBPC 1550*4000

SBPC 1550*5100

加工范围

1550*4000mm

1550*5000mm

加工板厚

0.4-4mm

加工速度

7.8m/min

总功率

12kw

重量

1500kg

2300kg

设备尺寸

4800*1800*1200mm

5800*1800*1200mm

电压

380V/50HZ/3PH
