全自动风管生产三线-江阴四本机械科技有限公司

一、产品概述

生产Ⅲ线是由上料架、调平压筋机、冲尖口和冲方口油压机、液压剪板机、液压折边机所组成。电器控制部分采用全电脑控制，该控制系统具有闭环反馈系统，生产精度和稳定性明显升高。其大工作速度为10米/分。长度误差为±0.5mm，对角线误差 ±0.8mm。本系统可单班生产1000M2方型风管能力。

工作示意图

二、基本配置

1、电动送料机架一台，料盘二个；

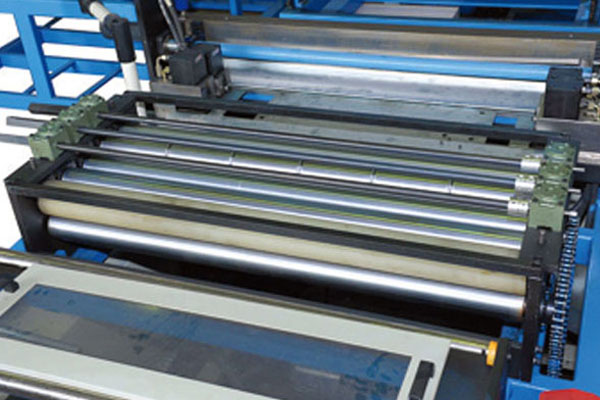

2、压筋调平装置一套；

3、液压剪角机四套连模具；

4、液压剪板机，折弯；

5、电脑及控制器及生产软件一套。

三、产品说明

1、定尺开料，可直接与电脑等离子切割机配合使用。

2、CS插骨剪角，可与C骨法兰机和S插条法兰机配合使用。TDF自成法兰的连接方法定位剪角，可与TDF自成法兰机，TDF接边机配合使用。可剪角铁法兰或之字法兰使用的剪角，并能与联合合缝机配套使用而完成整套风管。

3、可完成TDC剪切角并和插条法兰折弯，可与联合合缝机和插条法兰配合使用而完成完整风管。

四、产品参数

全自动风管生产三线
