全自动风管生产线 Ⅱ线

日期:2022-01-22 点击率:118


一、产品概述

生产二线是由上料架、调平压筋机、冲尖口和冲方口机、剪板机所组成。电器控制部分采用全电脑控制,该控制系统具有闭环反馈系统,生产精度和稳定性明显升高。其大工作速度为10米/分钟,长度误差为±0.5mm/m,对角线误差为±0.8mm/m,上料架可根据客户的要求配套。


二、产品参数

型号

SBAL-II-1250

SBAL-II-1550

加工板厚 mm

0.5-2.0

加工板宽 mm

1250

1500

进料速度 m/min

18

卷料重量 kg

8000

总功率 kw

9.2

重量 kg

3000

3500

主机尺寸 mm

1900*1800*1400

1900*2100*1400

料架尺寸 mm

2300*1750*1650

2300*2050*1650

电压

380V/50HZ/3PH

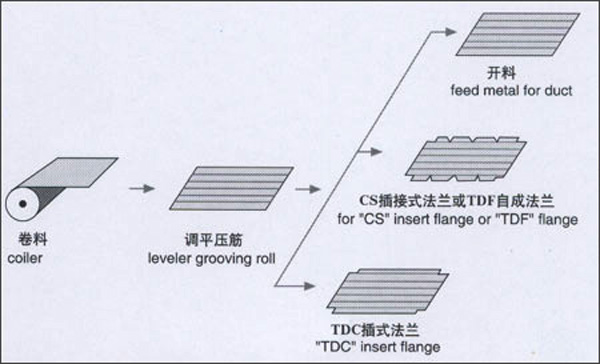

三、生产线工艺流程

1、卷料;上料-开卷;调平压筋-冲剪方口尖口-折弯;剪切与TDC配套-接料-下料 ( 人工 )。

2、卷料-上料-开卷-校平压筋-定尺送料-横剪-接料-下料 ( 人工 )。



四、生产线性能特点

可作为板材下料生产线,也可用于通风、保温等其它工业领域,采用数控、液压控制系统,性价比良好。此生产线采用全电脑控制系统,该控制系统具有闭环反馈性能,有操作简单、性能稳定、下料控制尺寸等特点。

生产线的主机机架采用钢材整体焊接而成,刚性好,结构稳定。电气系统均装有过载保护装置,以避免因不慎过载而导致的损坏。该生产线由电动双盘放料架、十一辊精密校平机压筋机、液压剪角机四套连模具,液压剪板机以及液压折边机、电气控制部分组成。
