一、机器配置
1、液压自动冲孔、行星减速机+伺服电机驱动,送料精准,冲孔无毛刺,无噪音、方便放置于车间各位置;
2、液压自动剪切,可输入任意长度、剪切精准、无毛刺;
3、主控箱电器为施耐德,编码器为欧姆龙,PLC、变频器均为台达,液压油缸为嘉刚
4、整机:两个放料架(承重低于500KG)、液压伺服送料机、液压冲孔模具两套、主机、一个收料架
5、液压系统:采用原装大金油泵
二、规格参数
1、型号SBFDM,成品为卷料,适合风机接头
镀锌铁皮 mm | 厚度 | 0.4-0.6 |
宽度 | 5.-140 | |
布聊宽度 mm | 100-300 | |
成品宽度 mm | 140-540 | |
功率 | 主机 | 3kw 变频电机 |
液压站 | 7.5kw 电机 | |
送料机 | 1.5kw 伺服电机 | |
主机尺寸 mm | 3000×1500 | |
设备占地 mm | 宽 | 3 |
长 | 12 | |
重量 kg | 2500 | |
成型速度 m/min | 0-8 |

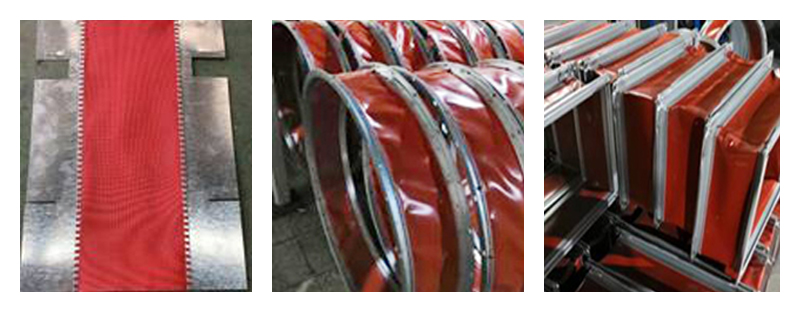

2、型号SBFDM-N,成品为卷料和带尖口、方口的软接头,适合风机接头和共板法兰软连接的制作
镀锌铁皮 mm | 厚度 | 0.4-0.6 |
宽度 | 50-140 | |
布料/PVC mm | 厚度 | 0.4-1.3 |
宽度 | 100-300 | |
成品宽度 mm | 140-540 | |
功率 | 主机 | 3kw 变频电机 |
液压站 | 7.5kw 电机 | |
送料机 | 1.5kw 伺服电机 | |
主机尺寸 mm | 3000×1500 | |
设备占地 mm | 宽 | 3 |
长 | 12 | |
重量 kg | 2500 | |
成型速度 m/min | 0-8 | |
尖口 mm | 深度 | 0-45 |
宽度 | 3 | |
方口 mm | 深度 | 0-45 |
宽度 | 37 |
三、产品图片

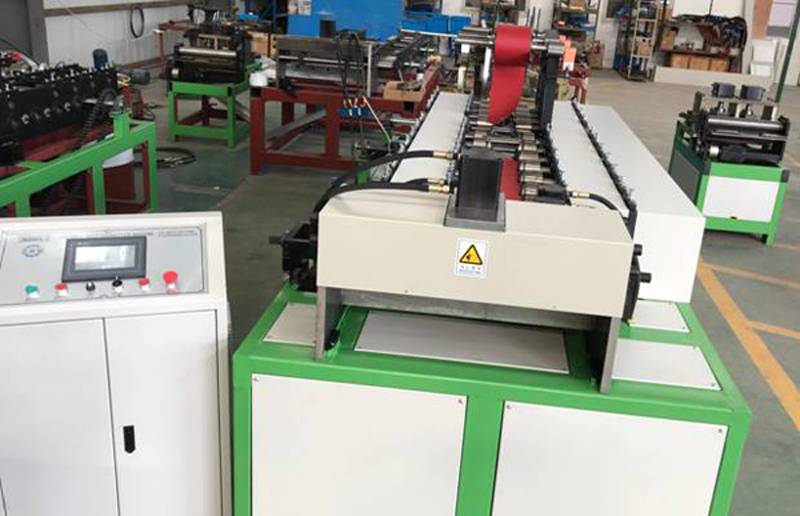

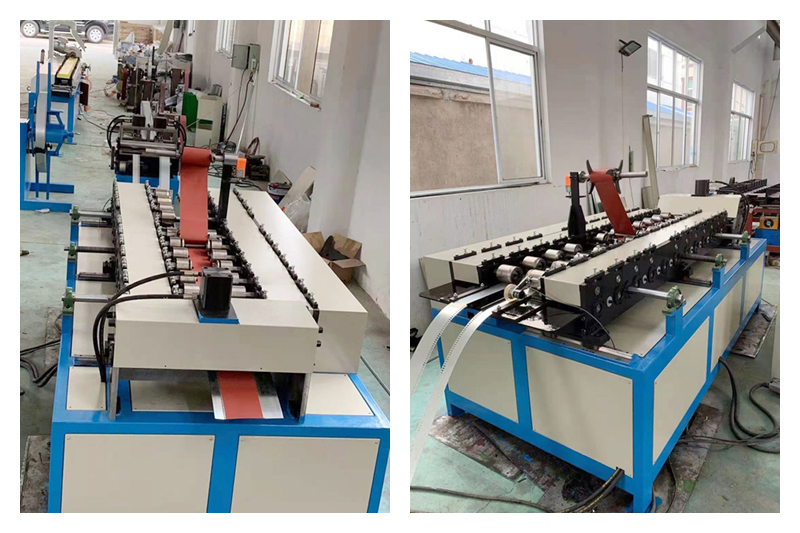

1、机器整体
未放三个料架

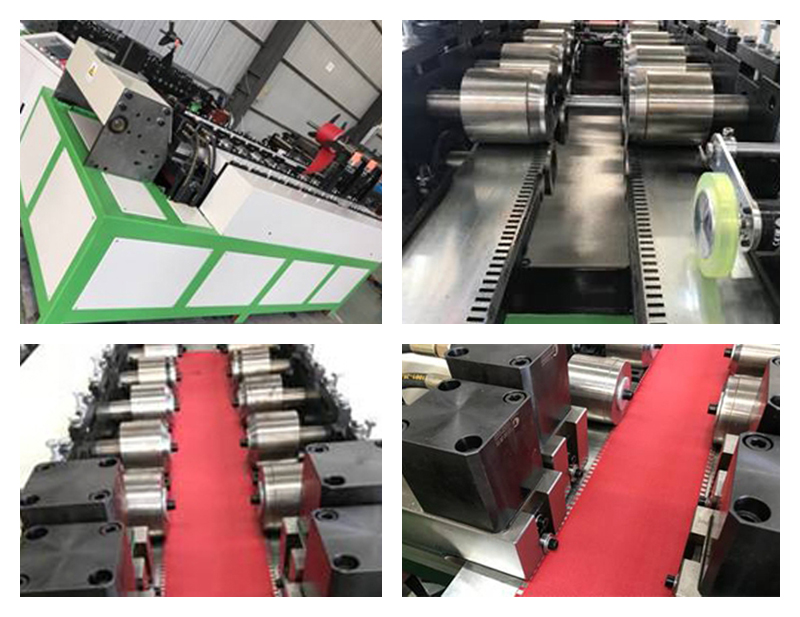

2、主机
型号:SBFDM-N
机型:带尖口、方口功能,订做加装保温棉功能

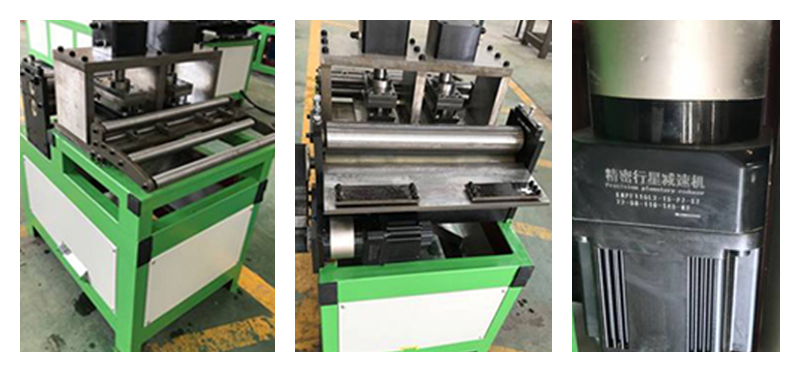

3、液压冲孔机
星减速机+伺服电机驱动,送料精准,冲孔无毛刺,无噪音

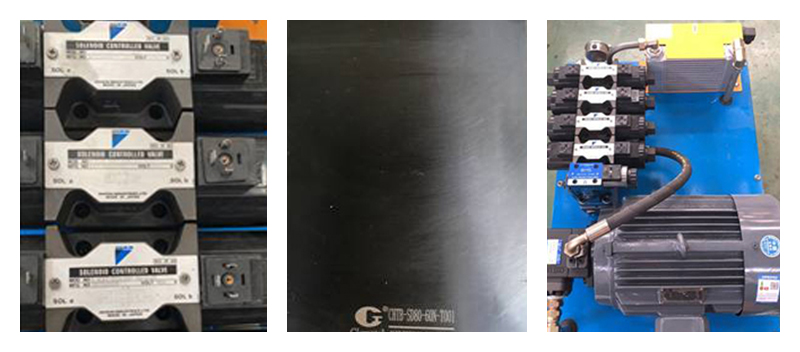

4、液压系统
星减速机+伺服电机驱动,送料精准,冲孔无毛刺,无噪音
型号:SBFDM-N
机型:带尖口、方口功能液压站、液压油缸为嘉刚

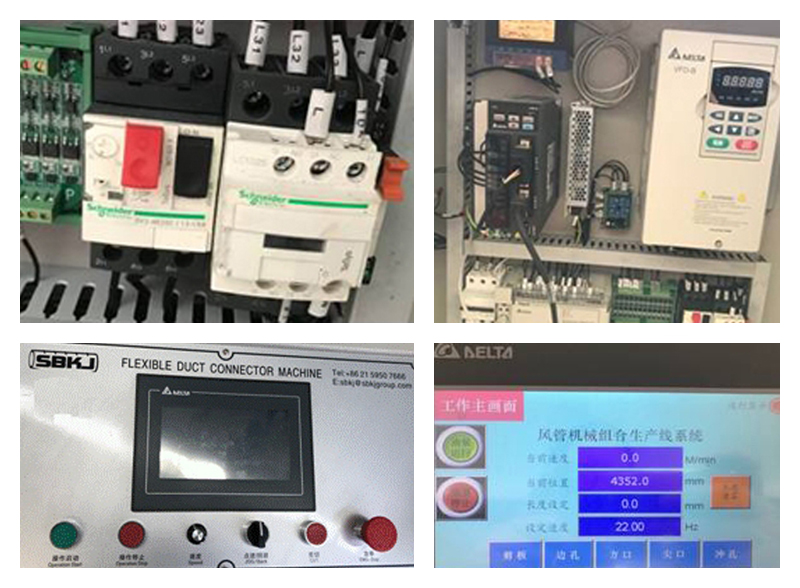

5、电器及操作系统
触摸屏人机界面、方便操作,主控箱电器为施耐德,编码器为欧姆龙,PLC、变频器均为台达)
6、料架
标配2个电动放料架、1个电动收料架
